Saneamiento

El ámbito de competencia de los organismos operadores de agua y saneamiento incluyen desde la captación, potabilización y distribución de agua potable, así como la recolección en la red drenaje y el tratamiento de aguas residuales, previo a su vertido en los cuerpos receptores, asegurando el cumplimiento de la calidad, que establece NOM-001-SEMARNAT-1996, a cargo de  Comisión Nacional del Agua, entidad federal administradora de los bienes de la Nación, cuya finalidad es evitar afectaciones al medio ambiente y la salud humana

En Servicios de Agua y Drenaje de Monterrey I.P.D., recae en la Coordinación de Saneamiento la responsabilidad de llevar a cabo el tratamiento de las aguas residuales en todo el Estado de Nuevo León, por lo que los procesos son continuos, 24 horas al día y 365 días al año, siendo una constante el compromiso de quienes servimos en esta noble y gran Institución. .

Para cumplir con su propósito esencial la Coordinación de Saneamiento divide su operación en dos importantes vertientes que son complementarias:

  • Tratamiento de Aguas Residuales
  • Control de Descargas


Procesos de Saneamiento - Tratamiento.

Una característica del agua residual es su contenido muy variable de sólidos, por lo que se cuenta con diversas unidades y tecnologías para removerlos en forma sistemática y eficaz, hasta lograr la calidad requerida.

Si se considera los contaminantes del agua residual de forma genérica como sólidos, y en base a ello, se hace una clasificación por tamaño y naturaleza, se verá que existe una gran variedad. Por lo que, para removerlos en forma sistemática y eficaz, se cuenta con diversas unidades y tecnologías, hasta lograr la calidad requerida.

Los procesos inician generalmente con una unidad de pre-tratamiento, en donde son removidos sólidos bastos (basura con densidad similar a la del agua) y arenas (sólidos suspendidos de alta densidad), además de elevar el agua, en su caso, para facilitar el flujo por gravedad (bombeo de influente).

El proceso continúa con un tratamiento primario, que consiste en la sedimentación primaria del agua residual, en donde se remueve una gran parte de los sólidos suspendidos, incluyendo una importante fracción de materia orgánica particulada.

Posteriormente el agua sedimentada (o sin sedimentar cunado no se tiene sedimentador primario),  es ingresada al tratamiento secundario, que en la mayoría de las plantas consiste en un proceso de lodos activados, incluyendo el reactor biológico, el clarificador secundario, el sistema de retorno de lodos, la purga de lodos y el sistema de aeración. Adicionalmente se detiene el proceso de desinfección.

En los términos más fundamentales, el proceso de lodos activados consiste en mantener en suspensión el agua residual con un cultivo mixto de microorganismos en condiciones aeróbicas. ´Licor mezclado´ es el término para referirse al contenido del reactor, que debe alcanzar,  al cabo del tiempo de retención de sólidos, buena característica de sedimentabilidad, el cual pasa al clarificador secundario donde se separa la fase sólida de la fase líquida por gravedad, convirtiéndose el sobrenadante en afluente tratado, mismo que es recuperado por la canaleta perimetral y que será descargado, previa una desinfección al cuerpo receptor.

El lodo activado depositado en el fondo es conducido por el mecanismo de rastra al puerto de salida del fondo del tanque, para ser retornado (vía bombeo RAS) al inicio del proceso para mantener el balance del proceso, mientras que la masa equivalente de la producción  diaria de lodo debe ser desalojada diariamente (WAS).

Procesos de Saneamiento - Tratamiento - Normatividad

La actividad de las plantas de tratamiento es vigilada por una Instancia Normativa y la calidad debe enmarcarse en lo dispuesto en las Normas oficiales NOM-001-SEMARNAT-1996, que establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales en aguas y bienes nacionales, con el objeto de proteger su calidad y posibilitar su reuso.



La NOM-003-SEMARNAT-1997, que establece limites máximos permisibles de contaminantes para aguas residuales tratadas que se reúsen en servicios al público, sin poner en riesgo la salud de los usuarios. Y la NOM-004-SEMARNAT-2002  establece las especificaciones y limites máximos permisibles de contaminantes en lodos y bio-sólidos para su aprovechamiento y disposición final.

Saneamiento Área Metropolitana.- Los procesos de saneamiento iniciaron en Servicios de Agua y Drenaje de Monterrey con la puesta en marcha en 1995 de las tres plantas de tratamiento de aguas residuales, Dulces Nombres (5,000 L/s), Norte (2,500 L/s) y Noreste (500 L/s). Con el Proyecto Monterrey V, las plantas fueron ampliadas a Dulces Nombres a 7,500, Norte 3,000 y Noreste 1,875 L/s respectivamente (Santa Rosa no se amplió), Recientemente Planta Norte se amplió a 4,000 L/s (tren 6), quedando actualmente la capacidad instalada en 13,575 L/s, a continuación breve semblanza de las mismas.

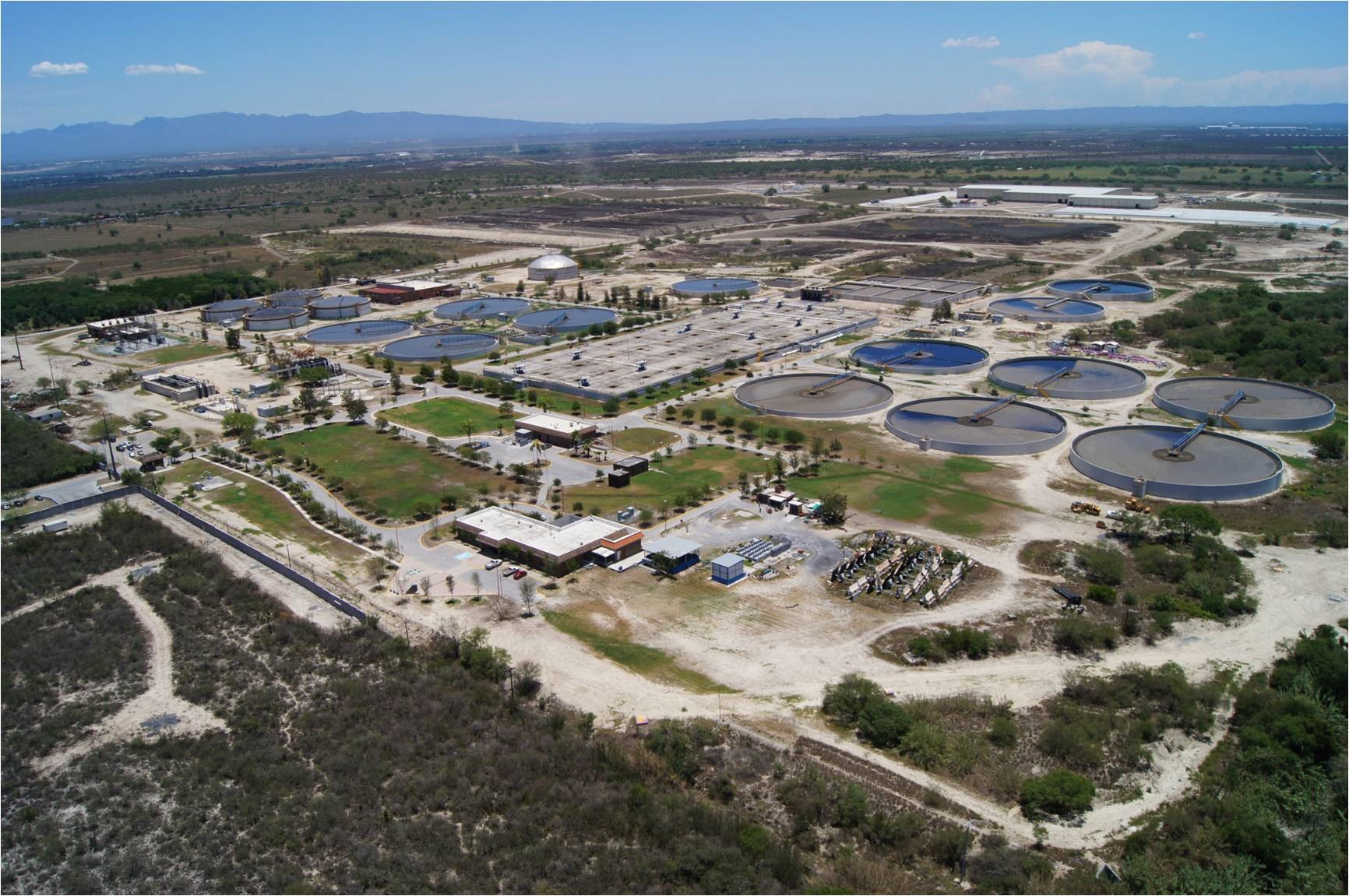

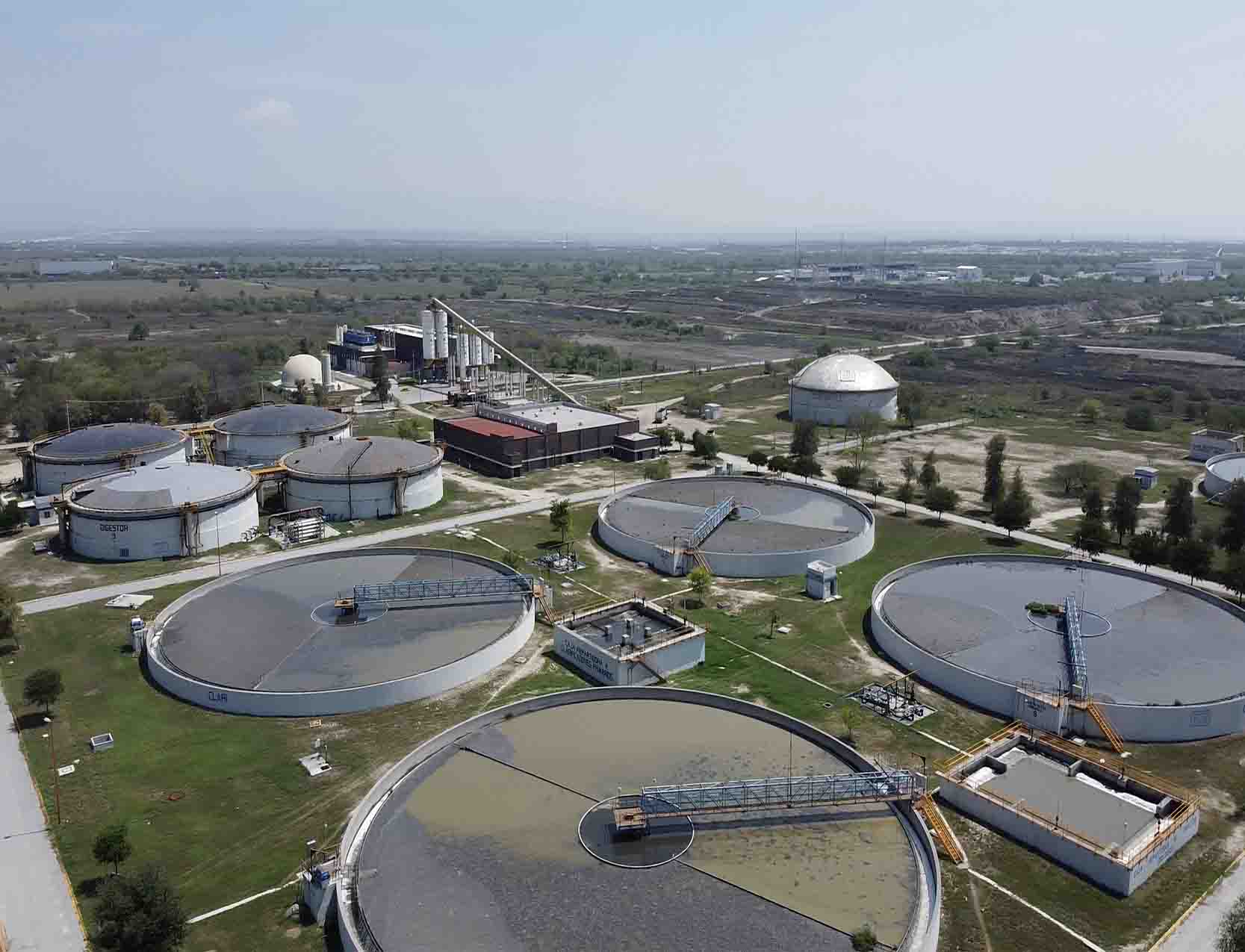

Planta Dulces Nombres.- Ubicada en Carr. Pesquería a Dulces Nombres, Km 2.5, Municipio de Pesquería, N.L.

Inicia su operación en enero de 1996 con una capacidad de 5,000 L/s. A partir del año 2012 incrementa 50% su capacidad instalada, a 7,500 L/s.

El Tratamiento consiste en un pre-tratamiento de rejillas, bombeo de influente y desarenadores, al que le continúa una sedimentación primaria, para continuar con un proceso secundario de lodos activados y desinfección del efluente.

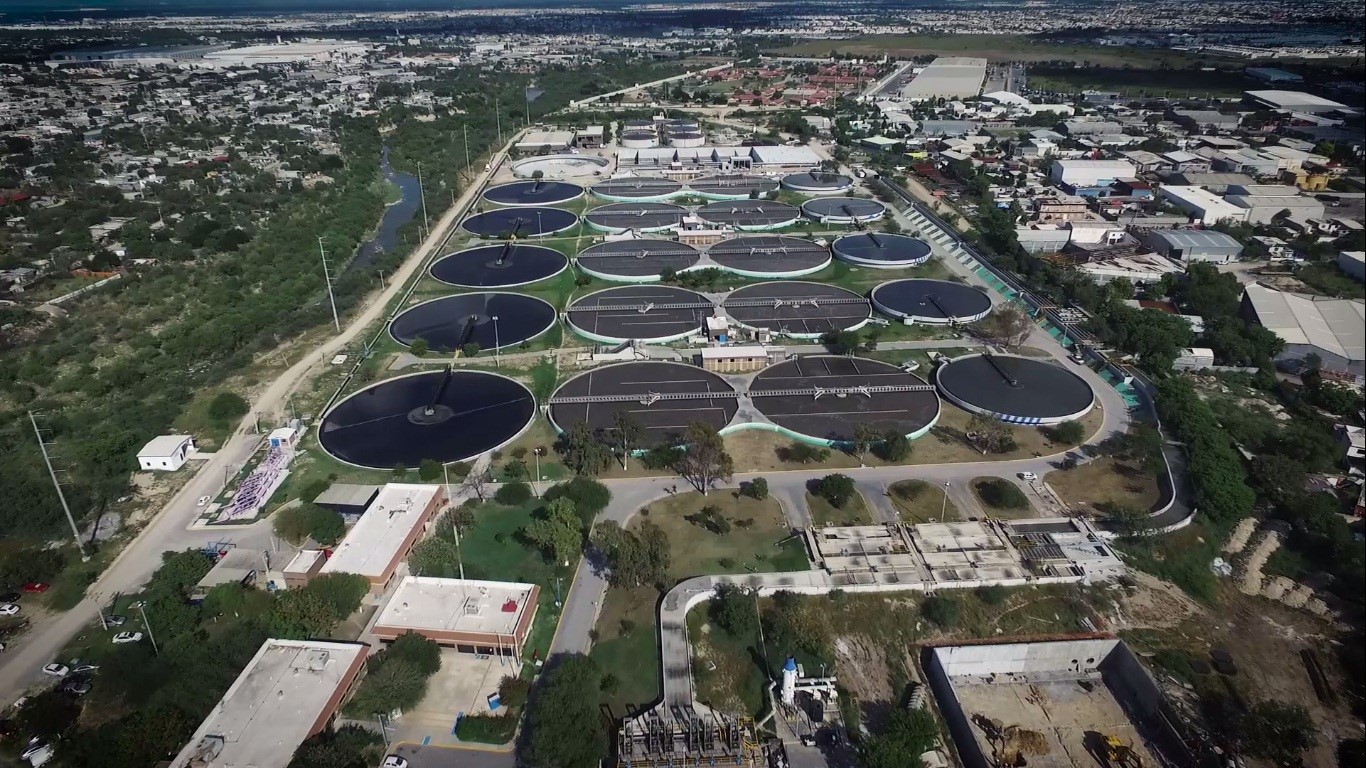

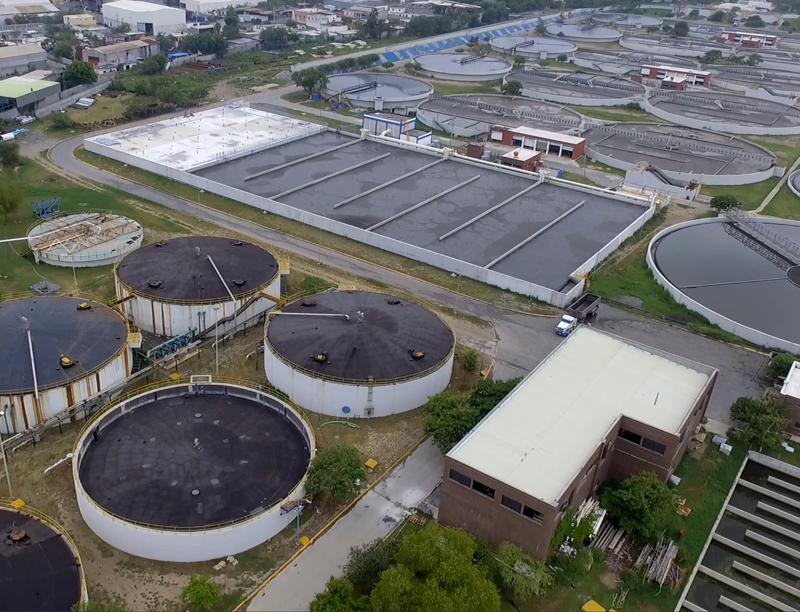

Planta Norte.- ubicada en la carretera a Colombia, km 4.5, Col. Las Malvinas, Escobedo, N.L.
Inicia operaciones en agosto de 1995 con una capacidad de 2,500 L/s. a partir de mayo de 2017 es d 4, 000 L/s. con la puesta en marcha del tren 6.
El tratamiento consiste en un pre-tratamiento con bombeo de influente, rejillas y desarenadores, seguida por sedimentación primaria, para continuar con proceso secundario de lodos activados y desinfección del efluente. El tren 6 carece de primario.

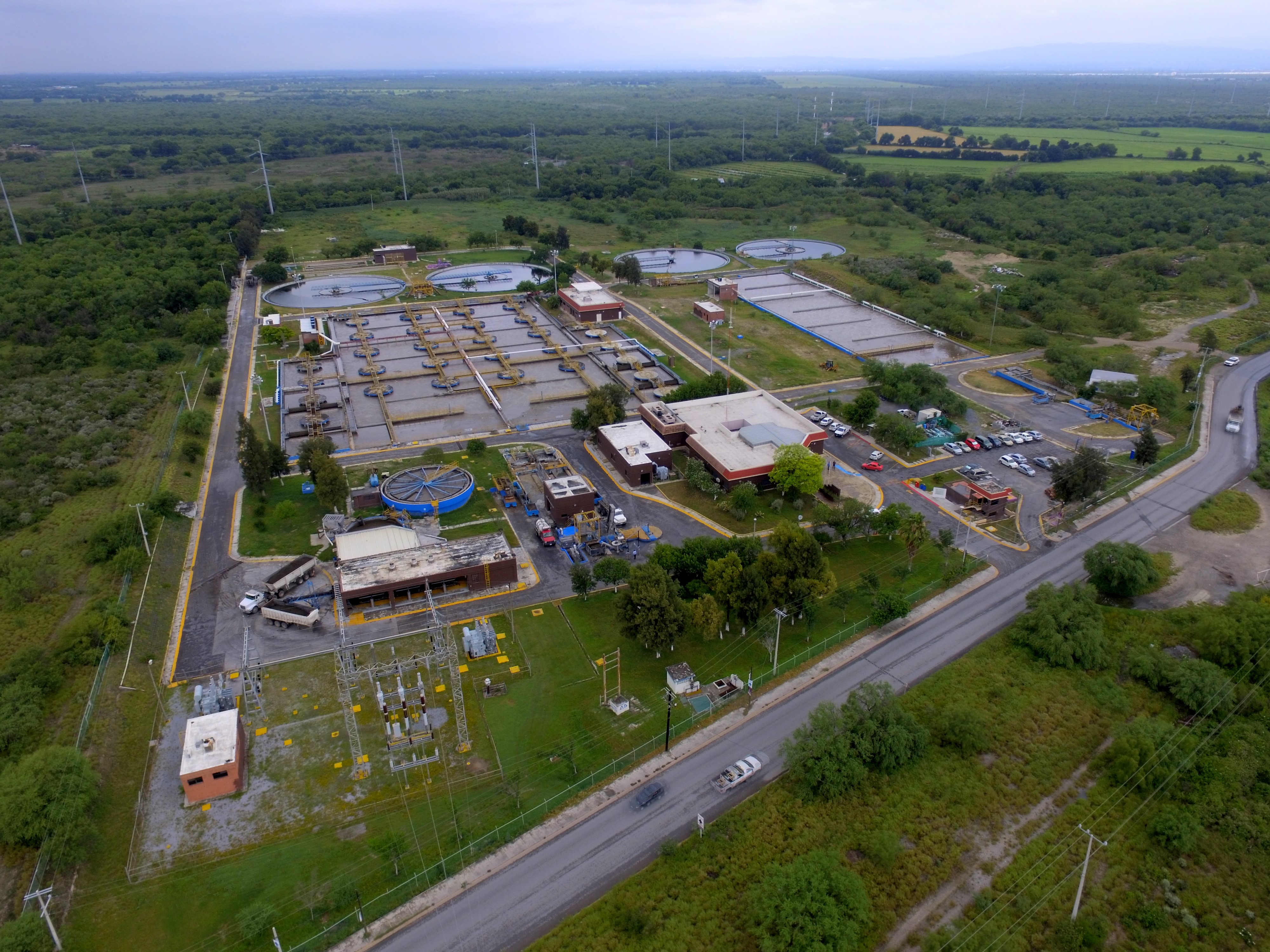

Planta Noreste.- ubicada en el Antiguo Camino a Agua Fría, KM 2.5, Apodaca, N.L.
Inicia su operación en mayo de 1995 con una capacidad de 500 L/s. esta planta ha experimentado tres ampliaciones y a partir de 2012, ya es de 1,875 L/s.
El tratamiento consiste en un pre-tratamiento de pozo de gruesos, rejillas y desarenadores, al que le continúa un proceso de lodos activados y desinfección del efluente.

A partir de entonces SADM ha logrado mantener bajo tratamiento el 100% de las aguas residuales generadas el AMM, por lo que es la única área metropolitana en México que ha alcanzado y mantenido esta meta a lo largo de mas de 15 años, incrementando en junio de 2005 su capacidad con la Planta Santa Rosa, de 200 L/s.


A partir de entonces, SADM ha logrado mantener bajo tratamiento el 100% de las aguas residuales generadas en el AMM, por lo que es la única área metropolitana en México que ha alcanzado y mantenido esta meta a lo largo de mas 15 años, incrementando en junio de 2005 su capacidad con la planta Santa Rosa, de 200 L/s.

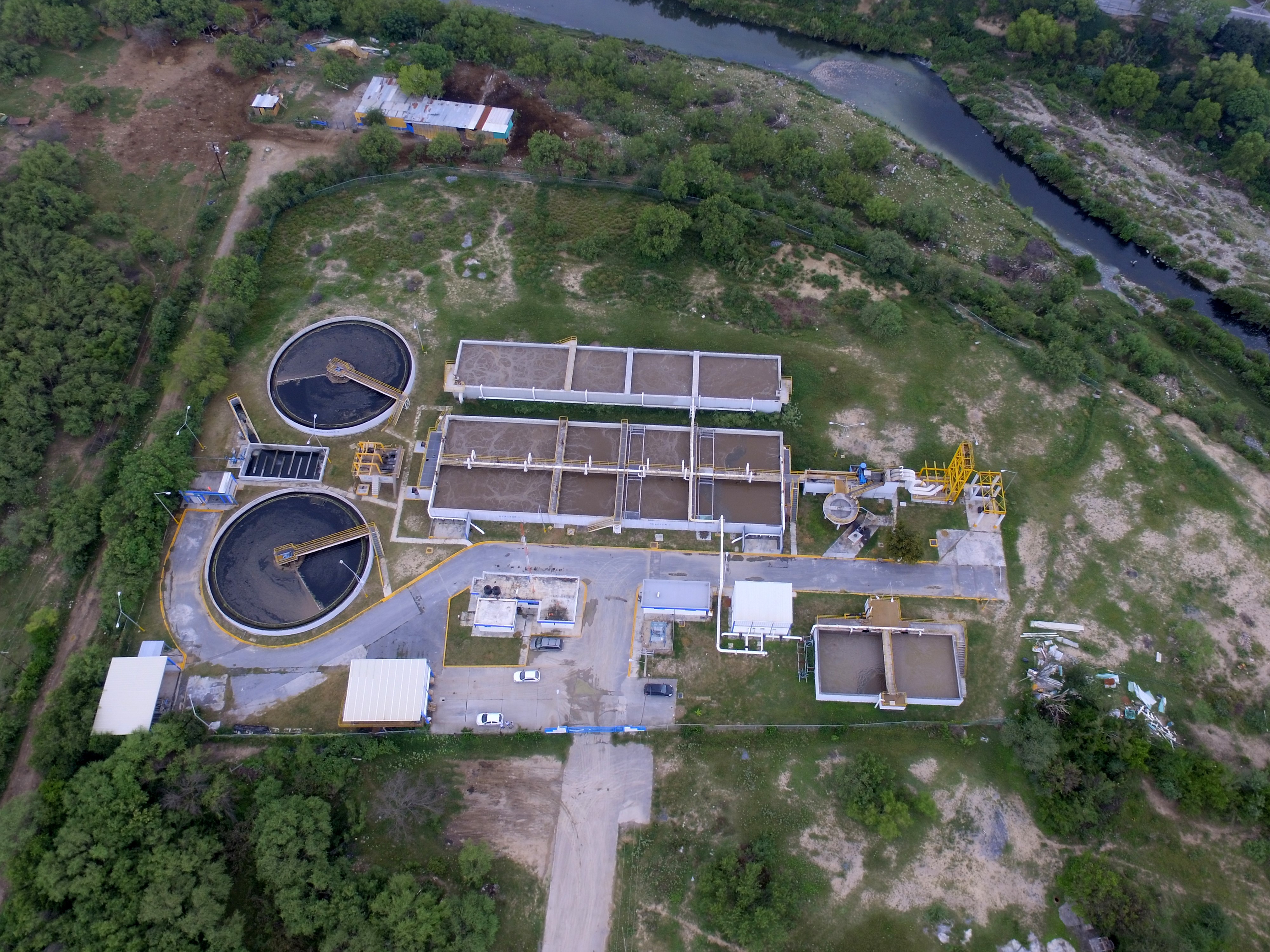

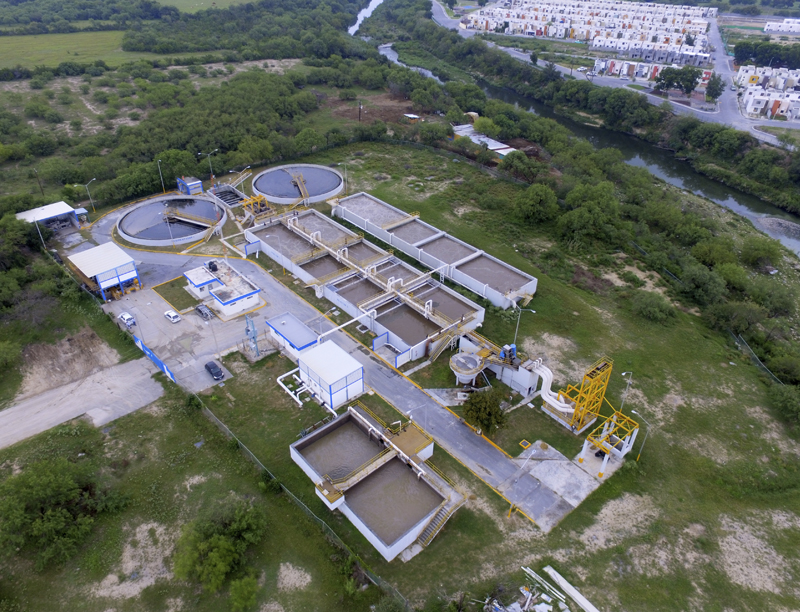

Planta Santa Rosa.- se localiza en el Camino al Ferrocarril Anillo Periférico Santa Rosa, Apodaca, N.L. su capacidad es de 200L/s. Inicia sus operaciones en noviembre 2005.

El tratamiento consiste en un pre-tratamiento bombeo de influente, de rejillas y desarenadores, al que le continúa un proceso secundario lodos activados con 3 celdas en serie, clasificación y desinfección del efluente.




Procesos de Saneamiento - Tratamiento - Flujo

Durante abril de 2021, se trataron en las plantas del área Metropolitana los siguientes volúmenes:


A continuación, se presentan resultados operativos históricos, destacando el volumen tratado en cada planta del área metropolitana, así como el promedio de la Demanda Bioquímica de Oxigeno (DBO5) de influente y efluente y el índice de consumo de energía por volumen de agua residual tratada:
Planta
m3/mes
Dulces Nombres
18,584, 100
Norte
6,573, 511
Noreste
2,915, 461
Santa Rosa
451, 266
Total
28, 524, 338

El volumen de agua en cada planta, actualizada a abril 2021.




Procesos de Saneamiento - Tratamiento - Carga Orgánica

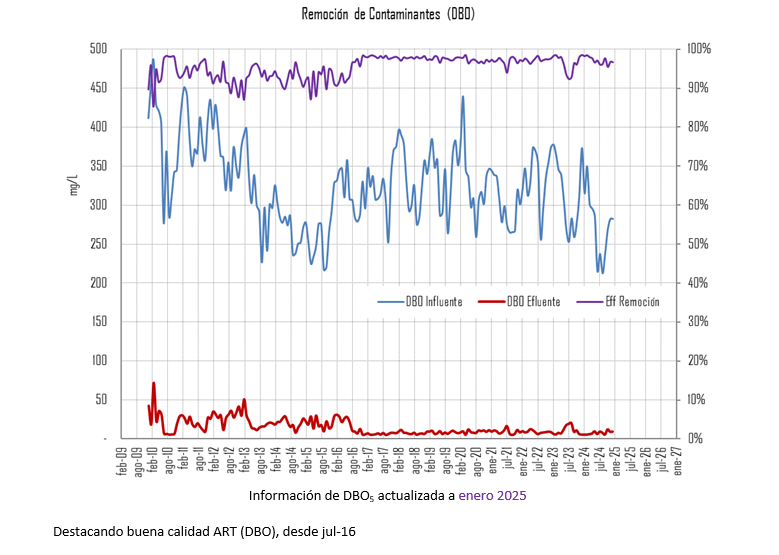

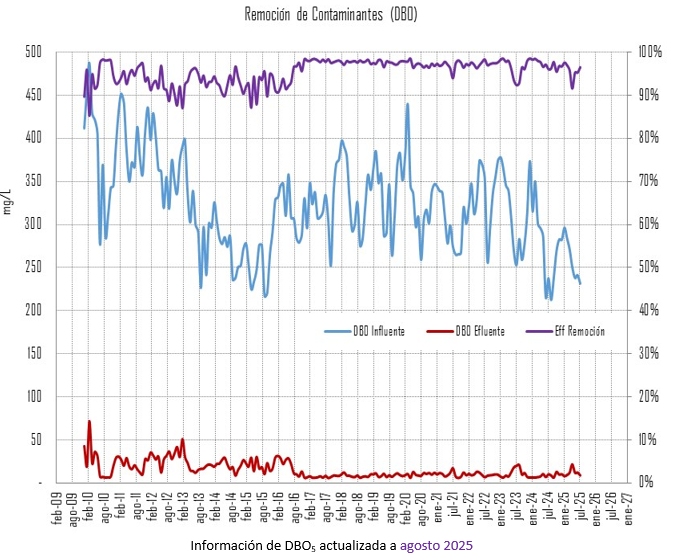

Uno de los parámetros de caracterización incluido en la NOM-001-SEMARNAT-1996 es la Demanda Bioquímica de Oxigeno (DBO5), misma que es monitoreada con la frecuencia establecida.

Cabe destacar que el tipo de influente que se recibe en las plantas, contiene un componente industrial de diverso giro, por lo cual es muy importante el trabajo del área de Control de Descargas y lo más importante, que las empresas generadoras de dichos efluentes controlen sus descargas al drenaje.

Destacando buena calidad ART (DBO), desde jul-16.




Información de DBO actualizada a abril 2021

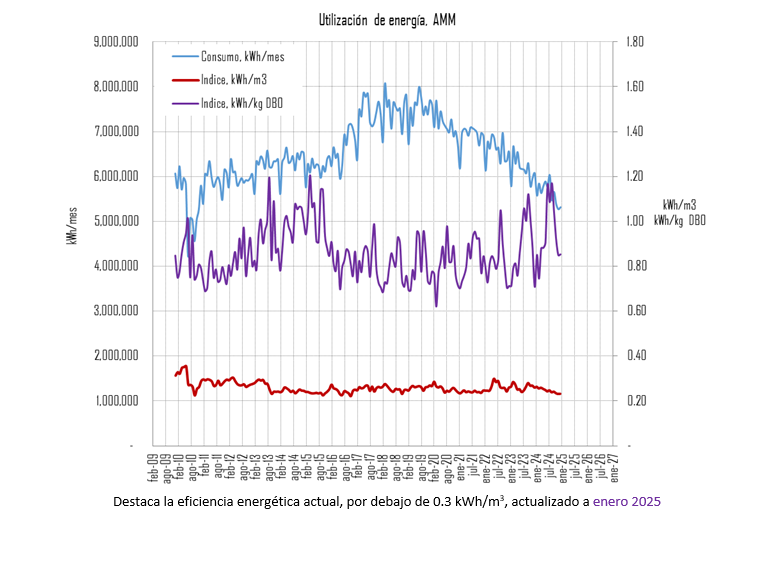

Indice Energético

Uno de los factores a vigilar es el de consumo de energía eléctrica, lo cual representa más del 50% del costo de operación y mantenimiento de las plantas de tratamiento, por lo que el seguimiento al índice de eficiencia energético es de suma importancia. En los últimos meses se ha venido reportando un consumo global en las plantas del área Metropolitana de Monterrey (donde se trata más del 90% del agua residual de todo Nuevo León), menor de 0.3 kWh/m3, lo que pone de manifiesto este excelente valor, cuando en otras plantas (en México y otras latitudes) se consume mucho más energía por cada m3 tratado.



Destaca la eficiencia energética por debajo de 0.3 kWh/m3,actualizado a abril 2021.







Procesos de Saneamiento - Tratamiento - Reuso del agua

La ciudad Monterrey es considerada como la Capital Industrial de México, y como tal, se requiere ofrecer agua con calidad adecuada para sostener la actividad industrial a un costo competitivo para dicha actividad.

Servicios de Agua y Drenaje de Monterrey, I.P.D. tiene como misión el aseguramiento de abasto y calidad, para esto cuenta con una red de distribución de agua residual tratada cumpliendo con la NOM-003-SEMARTAT-1997.

El volumen de agua tratada ART suministrada  a través de red existente durante abril 2021 observando  similar comportamiento respecto a marzo, destacando ambas plantas de Cadereyta como las de mayor volumen, después de  Dulces Nombres, ambas destinadas a la refinería Cadereyta.

Cabe destacar que a partir de marzo 2021 se empieza a incluir las dos  Cadereyta  como proveedor de ART (Agua Residual Tratada) a la Refinería (Pemex) de Cadereyta, lo que representa para SADM la confianza depositada en el servicio de calidad, por parte de un usuario de tal envergadura, lo que permitirá mayor disponibilidad para usuarios ART en cárcamo San Rafael. Con la novedad que dicho usuario requiere  en Cadereyta 1 reducción de fosfatos, por lo que se tuvo que incluir un proceso físico-químico(avanzado) al proceso de lodos activados para alcanzar la calidad y satisfacer los requisitos del cliente.


Planta
m3/mes
Dulces Nombres
1,662,868
Norte
95,246
Noreste
365
Cadereyta 1
Cadereyta 2
367, 680
223, 250
García
135, 888
Santiago
64, 662
Total
2, 551, ,159

Procesos de Saneamiento - Tratamiento - Personal Comprometido

Para llevar a cabo y en forma eficaz los procesos de saneamiento, la Gerencia de Tratamiento cuenta con capital humano profesional y en actualización continua, el cual está distribuido a lo largo de todo el Estado de Nuevo León, con una plantilla de 360 empleados incluyendo personal administrativo, operativo y de mantenimiento, siendo 64 empleados no sindicalizados y 296 empleados sindicalizados.

El personal adscrito a Saneamiento está comprometido con la Política del Sistema de gestión Institucional y comprende su visión y su misión, por lo que apuesta cada día para que su trabajo contribuya a la calidad del producto de los procesos de saneamiento.

Para información adicional puede llamar al teléfono (81) 2033 6464, o bien contactar a las siguientes personas:

Ing. Víctor Villagrana Reyes vvillagrana@sadm.gob.mx
Dr. Jimmy Luis Loaiza Navia jloaiza@sadm.gob.mx


RECONOCIMIENTOS
En los procesos de Saneamiento se tiene implementado el Sistema de Gestión de la Calidad desde 2009 basado en la Norma ISO-9001, lo que ha permitido obtener y mantener la Certificación con la casa Certificadora BSI, con folio FS 554133.

Actualización abril 2021

Procesos de Saneamiento - Tratamiento - Municipios Foráneos

El programa de saneamiento se encuentra implementado también en los municipios del área foránea, a través de 52 Sistemas de Tratamiento de Aguas Residuales, que actualmente están en Operación, de los cuales 35 son Plantas de Tratamiento y 17 Lagunas de Estabilización y están ubicadas en las cabeceras municipales y poblados importantes según la siguiente relación:

De estos 33 son Plantas de Tratamiento y 17 Lagunas de Estabilización y están ubicadas en las cabeceras municipales y poblados importantes según la siguiente relación:

SISTEMA
Diseño, L/s
abr. -21.  L/s
PROCESO
PTAR Allende
150.00
76.21
Lodos activados
PTAR Cadereyta
250.00
233.65
Lodos activados
PTAR Cadereyta 2
140.00
109.02
Lodos activados
PTAR García
175.00
76.21
Lodos activados
PTAR Pesquería
25.00
15.81
Lodos activados
PTAR Pesquería 2
140.00
54.00
Lodos activados
PTAR Santiago
200.00
172.20
Lodos activados
PTAR Salinas Victoria
40.00
18.83
Lodos activados
PTAR San Antonio Allende
2.00
0.04
Lodos activados
PTAR San Miguel Interpuerto
50.00
11.65
Lodos activados
PTAR San Juan
5.00
1.44
Lodos activados
PTAR Terán
25.00
10.48
Lodos activados
PTAR Calles
5.00
1.55
Lodos activados
PTAR Montemorelos
75.00
66.05
Lodos activados
PTAR Linares
200.00
109.60
Lodos activados
PTAR China
28.00
9.16
Lodos activados
PTAR Montemorelos 2
140.00
59.30
Lodos activados
PTAR EL Fraile
5.00
0.19
Lodos activados
PTAR Anahuac
50.00
28.53
Lodos activados
PTAR Abasolo
5.00
1.28
Lodos activados
PTAR Bustamante
10.00
8.97
Lodos activados
PTAR Colombia
10.00
2.46
Lodos activados
PTAR Higueras
5.00
1.69
Lodos activados
PTAR Mina
5.00
5.40
Lodos activados
PTAR Paras
5.00
1.26
Lodos activados
PTAR Sabinas
150.00
 84.66
Lodos activados
PTAR Vallecillo
5.00
0.25
Lodos activados
PTAR Zuazua
350.00
221.34
Lodos activados
PTAR Arramberri
5.00
2.31
Lodos activados
PTAR Galeana
15.00
9.65
Lodos activados
PTAR Iturbide
5.00
2.94
Lodos activados
PTAR La Ascención
5.00
2.47
Lodos activados
PTAR Mier y Noriega
5.00
1.71
Lodos activados
PTAR Zaragoza
2.00
2.10
Lodos activados
Laguna Agualeguas
15.00
5.33
Laguna oxidación
Laguna Lampazos
15.00
4.87
Laguna oxidación
Laguna Cerralvo
25.00
19.93
Laguna oxidación
Laguna M. Ocampo
10.00
2.00
Laguna oxidación
Laguna Dr. González
25.00
3.00
Laguna oxidación
Laguna Hualahuises
15.00
9.40
Laguna oxidación
Laguna Hidalgo
15.00
14.73
Laguna oxidación
Laguna El Carmen
20.00
17.47
Laguna oxidación
Laguna Cienega de Flores
25.00
4.27
Laguna oxidación
Laguna Marín
25.00
9.23
Laguna oxidación
Laguna Los Ramones
10.00
3.27
Laguna oxidación
Laguna Los Herrera
15.00
3.23
Laguna oxidación
Laguna Atongo
15.00
1.17
Laguna oxidación
Laguna Gral. Bravo
15.00
1.23
LLaguna oxidación
Laguna Treviño
10.00
1.17
Laguna oxidación
Laguna Villaldama
15.00
1.68
Laguna oxidación
Laguna Dr. Arroyo
25.00
1.23.77
Laguna oxidación
TOTAL
2,587.00
1,524.57


En Enero 2020 entra en operación planta Rayones de 5 L/s de capacidad, sumándose a San  Antonio del  Municipio de Allende, y al Fraile de Montemorelos, la cantidad de plantas foráneas sube a 35, permaneciendo 17 lagunas, por lo que la capacidad instalada en el área foránea sube a 2,587 L/s , con un factor de utilización del 59%.

**L/s Litros por segundo

Control de Descargas

   Trimestre
Muestreos PTAR
Inspecciones
 Muestreos
Aforos
    4to. 2020
174
332
281
241

                                                                                                                                                                                          En este periodo se realizaron 174 muestreos a las descargas de agua de los sistemas de tratamiento de aguas residuales en todo el Estado.Se efectuaron 332 inspecciones, 281 muestreos y 241 aforos a las descargas de agua residual de establecimientos industriales y comerciales, que descargan a la red de drenaje sanitario.
